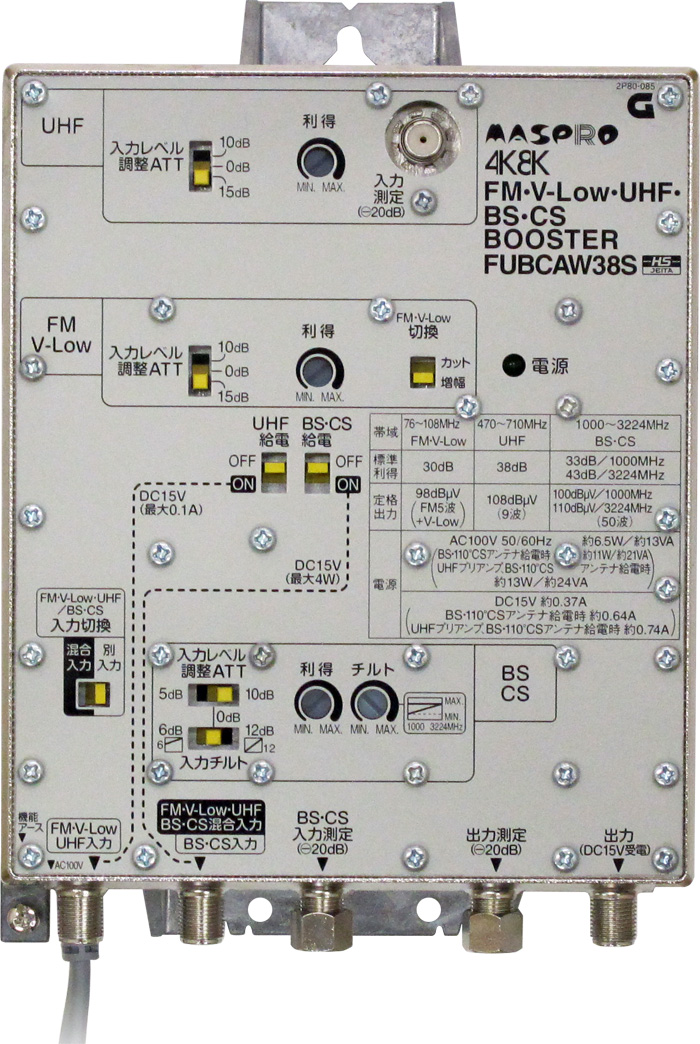

FM・V-Low・UHF・BS・CSブースター FUBCAW38S
共同受信用ブースター（UHF） FM・V-Low・UHF・BS・CSブースター FUBCAW38S
共同受信用ブースター（UHF） FM・V-Low・UHF・BS・CSブースター FUBCAW38S
- FM・V-Low 増幅
- UHF 増幅
- BS・CS 増幅
- UHF利得 38dB型
FM・V-Lowと地デジ、衛星放送の電波を増幅する共同受信用ブースター。地デジ利得は38dB型。
入力と出力に測定端子を搭載しており、メンテナンスを行いやすいです。
| Model | 希望小売価格（税込） | 税別価格 |
|---|---|---|
FUBCAW38S | ¥135,300 | ¥123,000 |
| 希望小売価格（税込） | FUBCAW38S ¥135,300 | 税別価格 | FUBCAW38S ¥123,000 |
|---|
屋内用 BS・110°CS アンテナ
プリアンプ（UPA25A、UPA35A）給電機能搭載
金属ケース F型端子 ヘッド・ライン両用
F型コネクターは別売
ケーブルテレビには使用できません。
ACコード 約0.9m
FUBCAW38Sの特長
優れたメンテナンス性
出力測定端子のほか、入力測定端子を搭載しているため、受信設備の調査や点検時に、施設に送るテレビ信号を停波させなくても、電波の入出力レベルが測定できます。
高利得・高出力
UHF、BS・CSがそれぞれ高利得・高出力のため、端子数の多いビル共同受信に最適です。
FM･V-Lowカット切換機能搭載
FM･V-Lowカット切換機能を搭載しているため、FM・V-Low帯域を使用しない場合に「増幅」を「カット」に切換えることができます。
ヘッド・ライン両用
入力切換スイッチによって、FM・V-Low・UHFとBS・CSの入力を、別入力（ヘッド用）と混合入力（ライン用）に切換えられますから、ヘッドまたはラインのどちらでも使用できます。
優れた耐雷性能
JEC：±25kV（1.2/50μs）、IEC：±15kV（1.2/50μs）、±1.5kA（8/20μs）のサージ電圧･電流に耐える耐雷性能です。
（JEC：電気規格調査会規格、IEC：国際電気標準会議規格）
FUBCAW38Sの規格表
| 項目 | FUBCAW38S | |||
|---|---|---|---|---|
| 伝送周波数帯域 | 76～108MHz （FM・V-Low） | 470～710MHz （UHF） | 1000～3224MHz （BS・CS） | |
| 利得 | 30dB（28～33dB） | 38dB（35～40dB） | 33dB（30～36dB）／1000MHz 38dB（35～41dB）／2150MHz 43dB（40～46dB）／3224MHz | |
| 利得偏差（P/V） | 3dB 以内 | 5dB 以内 | 6dB 以内 | |
| 入力レベル調整 | ATT | 0 、10 、15dB 切換 （別途FM・V-Lowカット機能あり） | 0 、10 、15dB 切換 | 0 、5 、10dB 切換 |
| チルト | ― | ― | 0、6、12dB切換※1 | |
| 利得調整範囲 | 0～－10dB以上（連続可変） | |||
| チルト | ― | ― | 0～－10dB以上／1000MHz※1 | |
| 実用入力レベル | 44～65dBμV （90dBμV※2） | 44～68dBμV （93dBμV※2） | 51～64dBμV（50波） （84dBμV※2） | |
| 定格出力レベル | 98dBμV （FM5波+V-Low） | 108dBμV （9波） | 100dBμV／1000MHz 105dBμV／2150MHz 107dBμV／2471.82MHz 110dBμV／ 3224MHz （50波） | |
| 雑音指数 | 5dB以下 | 4dB以下 | 10dB以下 | |
| VSWR | 2.5 以下 | |||
| 耐雷性 | JEC:±25kV（1.2 ／ 50μs）、IEC:±15kV（1.2 ／ 50μs）、 IEC:±1.5kA（8 ／ 20μs）のサージ電圧・電流に耐えること | |||
| BS・110°CS アンテナ用電源 | DC15V 最大4W | |||
| UHF給電用電源 | DC15V 最大0.1A | |||
| 電源 | AC100V 50／60HzまたはDC15V | |||
| 消費 電力 | AC100V 50／60Hz | 約6.5W／約13VA （UHFプリアンプ給電時 約8.5W／約16VA） （BS･110°CSアンテナ給電時 約11W／約21VA） （UHFプリアンプ、BS･110°CSアンテナ給電時 約13W／約24VA） | ||
| DC15V※3 | 約0.37A （UHFプリアンプ給電時 約0.47A） （BS･110°CSアンテナ給電時 約0.64A） （UHFプリアンプ、BS･110°CSアンテナ給電時 約0.74A） | |||
| 外観寸法 | 196（H）×140（W）×68（D）mm | |||
| 質量（重量） | 約1.6kg | |||
- ※13224MHzを基点とした1000MHzでのチルト量です。
- ※2利得調整を「MIN.」（利得調整を左へいっぱいに回した状態）にし、入力レベル調整アッテネーターを最大にしたときの最大の実用入力レベルです。
- ※3重畳給電時の受電電圧はブースターの出力端子にて13.5V以上となるようにご使用ください。
